仿真软件multisim14.0(仿真软件multisim14.0简介)

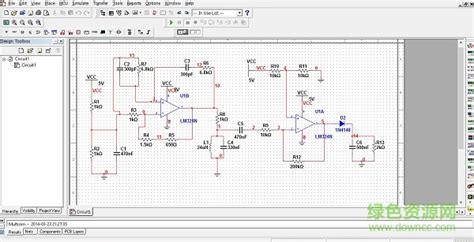

仿真软件multisim14.0(仿真软件multisim14.0简介)缩略图

multisim14.0怎么使用

multisim14.0怎么使用

重新执行安装程序,在进入到软件组件选项时,右键点击每一个组件会有删除选项的,点上之后会出现一个“X”,接下来执行安装就相当于卸载.建议在卸载后,重启电脑.

multisim14.0怎么破解

multisim14.0怎么破解

1、multisim14.0软件的破解方法教程如下 2、首先找到安装包,找到multisim汉化包,双击进入文件夹,选中文件夹里的全部文件 3、然后单击鼠标右键,复制全部文件,打开multisim安装路径,找到D:\Program Files (x86)\National Instruments\Circuit Design Suite 14.0\stringfiles进入文件夹然后新建一个文件夹 4、将文件夹重新命名为Chinese-simplified,打开破解激活工具找到,所指的的这个选项, 5、multisim14.0破解版:www.3322.cc/soft/23805.html

这个在multisim14.0是什么

这个在multisim14.0是什么

指示器,放在指示部件库,功能如同指示灯之类的,效果如图:

请问安装Multisim14.0的时候出现这样的错误,应该怎么办?

安装Multisim14.0的时候出现这样的错误,需要设置内部程序。

1、在Multisim的安装主页面,选按钮进行定位,如下图标记所示;

2、此时,直接使用CTRL快捷键绘制总线,如下图标记所示;

3、接下来,需要单击每个管脚以连接到总线,如下图标记所示;

4、点击打开连线对话框,如果没问题就选择标号进行确定,如下图标记所示;

5、这样在生成相应的渲染之后,即可阻止安装Multisim14.0的时候出现这样的错误。

扩展资料:

注意事项:

工程师可以使用Multisim交互式地建立电路原理图,并对电路进行仿真。Multisim对SPICE仿真的复杂内容进行了细化,使工程师可以在不了解deepSPICE技术的情况下,快速捕捉、模拟和分析新的设计,这也使得它更适合电子教育。

通过Multisim和虚拟仪器技术,PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。

multisim仿真时出现错误提示

这是因为系统临时文件写入路径与软件安装路径不一致,导致仿真时临时文件无法生成.如果软件安装在非C盘,建议更改系统环境变量:路径如下() 开始-控制面板-系统-高级系统设置-环境变量 在环境变量页面修改TMP和TEMP的变量值,将变量值改为软件安装盘(如果安装在D盘,就选D盘) 确认,再次进入Multisim仿真就可以了. windows10找不到控制面板的话,可以参考以下途径: 左击开始图标-往下拉找到windows 系统-展开windows 系统-找到控制面板

multisim这是什么意思

Multisim是美国国家仪器(NI)有限公司推出的以Windows为基础的仿真工具,适用于板级的模拟/数字电路板的设计工作.它包含了电路原理图的图形输入、电路硬件描述语言输入方式,具有丰富的仿真分析能力. 工程师们可以使用Multisim交互式地搭建电路原理图,并对电路进行仿真.Multisim提炼了SPICE仿真的复杂内容,这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计,这也使其更适合电子学教育.通过Multisim和虚拟仪器技术,PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程.

怎么用Multisim仿真

1、multisim最适合用于模拟电路和数字电路的仿真.单片机不是很合适.2、如果你过去没接触过这类软件,我强烈建议你借一本书看看.另外两本大学经典模电和数电书(童诗白的《模拟电子技术基础》第四版,和阎石的《数字电子技术基础》第五版,每个章节后都有教你用multisim的,如果你有这两本书,也可以看看)3、multisim入门还是挺容易的,关键在于把他用好,这个得看你的水平了.

用multisim怎么仿真啊?求明确点的步骤.

你要仿真什么?基本步骤是:1、从放置菜单选择元器件或者从工具栏上选择元器件;2、放置好元器件之后,连线,鼠标指针停留在元件管脚上单击就可以将导线引出来了,到要连接到的管脚再次单击就可以将导线画好;3、画好导线之后,选择万用表或者示波器等仪器仪表连接到适当的位置;4、点击运行就可以仿真了,双击仪器仪表,打开仪表界面,进行设置和观察仿真结果.

multisim仿真的一些问题

放大器的输出都在其电源电压范围之内,OPA也不例外.图示电路为单电源OPA放大器,输出电压自然不超出0~5V范围,就是说,负电压不能输出.所以本来该输出的负半波就成了0.第一级正弦波输出,负半波就没有了,只有幅度50mV 正半波.50mV 正半波经过第二级11倍同相放大, 就成为幅度550mV的正半波.整个看,第一级是反相放大,正半波放大为负半波,因为放大器不能输出负电压,最后就没有了,成了0了;负半波放大为正半波,反而保留下来了.第一级是同相放大,原本输入的就是正半波,放大了11倍还是正半波输出.

MULTISIM问题,电路仿真软件

A和B就是一个放大器的两个部分.对于实物是一体的,但为了绘画的方便,而采用分体的画法.U1A和U1B是放大器U1的两个部分,U2A和U2B是放大器U2的两个部分.我也是新手,仅仅是交流而已.
