proteus怎么仿真?可以给个具体步骤吗?
具体仿真软件是Proteus里面的ISIS,它可以用来绘制原理图、仿真原理图.用这个软件绘制你要仿真的电路(仿真的电路中的元件必须都具备仿真模型,ISIS中有些元件是不具备仿真模型的)然后点击仿真按钮,当然如果你要仿真单片机,那么还需要指定单片机工作的条件,如晶振,以及单片机运行所需的hex文件等等!网上可以找找“proteus入门教程”,一堆的!好好学吧!
用perteus仿真数字电路设计步骤?
1、按照电路图查找并添加所需元器件;2、绘制仿真电路;3、电路若含单片机还要加载编译生成的目标代码;4、添加并连接相关用于测量的虚拟仪器仪表;5、点击仿真运行按钮,查看仿真运行效果.
如何用仿真软件对组合逻辑电路功能的正确性进行验证
你用logic converter 这个分析仪把你的输入端 输出段分别与逻辑转化仪相连 然后点它就出现一个窗口 上边有一排A,B,C,D,E,F,G是输入段要你去点亮(接了几个就点亮几个) 右边有几个按钮: 1,将你逻辑电路转化成真值表 2,真值表转化为表达式 3,转化位最简表达式 4,表达式转化为真值表 5,表达式转化为逻辑电路 6,表达式转化为与非表达式 你可以使用以上的检测你的组合逻辑电路是否符合你的设计,不知道这样你明白不 5,
Multisim电子电路仿真实验
混频器电路仿真 请你将教材中(或拟做实验)的电路在Multisim界面下画出电路原理图.所有元件要选用元件库中的器件.然后再进行仿真. 实验目的、实验原理,应该你的教材中:实验要求中都会有的.
如何用proteus软件仿真电路图
这个软件功能很强大 小则欧姆定率 大则单片机,DSP都可以模拟仿真…很棒的!先画好电路图,然后按左下角的PLAY 具体有操作指南,网上都有的…
电路仿真软件的使用
也不算是有害无益了,就好比,模拟开车一样,当然了,如果有车,开车练习是最好的了,如果没有,当然要模拟一下了.他们说的有害无益,的意思是,要练习还是要练习真东西,接触电路实际元件,可是手上没有真东西怎么办,那就先仿真试试了!推荐你一个仿真软件:Multisim 11.0
电路仿真软件是怎么进行仿真的
根据你应用方向,应该选择proteus,在这个软件中,所有的主流单片机都能找到,而且软件使用方便,功能强大,里面有好的虚拟仪器可以方便程序的调试.EWB太小儿科了,根本不行.
电路仿真软件Multisim怎么仿真复位电路?
复位电路是应用了RC电路的零状态响应原理,也就是瞬态响应的种.比如51的复位电路,上电瞬间,VCC可以突变到5V,电容的另一端即复位端由于瞬间电流的影响,也是VCC.但随后随着电容充电电流的减小,复位端电压会降到高电平以下,最终达到0V,就是稳态,也就是你说的电容对直流断路.复位端由VCC到低于高电平的时间内,对51来说都是高电平,也就是复位态.如果不考虑电容的充电问题,也就不可能有复位电路了. 你给一下你复位电路的图吧.不知道你仿真哪个片子的复位电路.如果某芯片的复位时间要求RST引脚在上电后保持10mS的高电平.那么你RC充电过程中,RST保持高电平的时间就应该大于10mS.仿真时用示波器可以看到和测量这个瞬态时间.
电子设计 电路仿真步骤

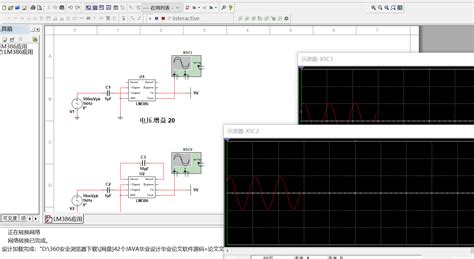

最方便的电路仿真可以用软件multisim.里面都有现成的器件模型,按照原理图连起来设置参数就可以仿真了.不过想深入研究电路必须得了解电路的数学模型,也就是微分方程通过s变换(拉普拉斯变换)到线性方程,在matlab里面可以完成仿真.如果只是为了设计电路用multisim即可,如果想深入研究必须得了解电路背后的数学模型.
电路仿真软件中怎样在线上搭线
一般线与线不能相交,需要绕开,比如打洞从底部穿过.
